توضیحات

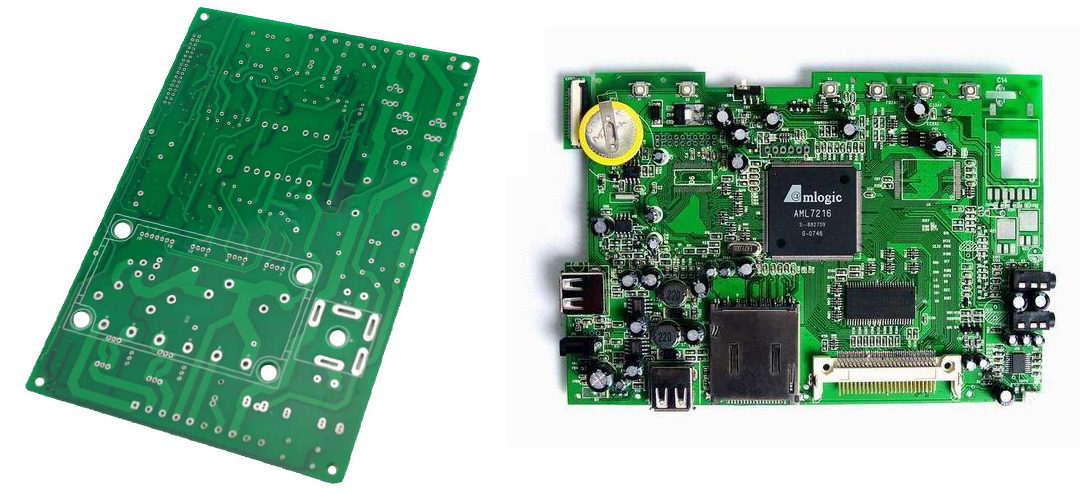

برد مدار چاپی (PCB – Printed Circuit Board) ساختاری است که قطعات الکترونیکی را در یک مسیر منظم و فشرده به هم متصل میکند. PCB مسیرهای هادی فلزی دارد که جایگزین سیمکشی پیچیده میشوند و باعث افزایش دقت و کاهش خطا میگردند.
برد مونتاژ شده یا PCBA (Printed Circuit Board Assembly)، همان PCB است که تمام قطعات الکترونیکی روی آن نصب و لحیم شدهاند و آماده عملکرد در مدار میباشد. PCBA شامل آیسیها، مقاومتها، خازنها، ترانزیستورها، رلهها و سایر قطعات است و استفاده از آن سرعت تولید، کیفیت و قابلیت اطمینان محصول را افزایش میدهد.
کاربرد PCB و PCBA
- نگهداری و اتصال قطعات در مدارهای الکترونیکی
- کاهش نویز و تداخل در مدارات حساس
- امکان تولید انبوه و استاندارد تجهیزات الکترونیکی
- نمونهسازی سریع و توسعه محصولات جدید
- استفاده مستقیم در دستگاهها و تجهیزات صنعتی، پزشکی و خودروسازی
- کنترل و هدایت جریان و سیگنال در مدارات دیجیتال و آنالوگ
انواع PCBA و PCB
1. برد تکلایه و مونتاژ ساده
- PCB تکلایه با مسیرهای هادی در یک سمت
- PCBA شامل قطعات سطحی ساده و محدود
- مناسب برای مدارات ابتدایی و کمهزینه
2. برد دولایه و مونتاژ متوسط
- دو لایه رسانا در PCB
- PCBA با ترکیب قطعات SMT و Through-Hole
- استفاده در مدارات متوسط و کاربردهای صنعتی
3. برد چندلایه و مونتاژ پیچیده
- بیش از دو لایه رسانا
- PCBA شامل قطعات متعدد، SMDهای ریز و تراشههای پیشرفته
- مناسب برای موبایل، کامپیوتر، تجهیزات مخابراتی و صنعتی
4. بردهای انعطافپذیر و Rigid-Flex
- PCB انعطافپذیر یا ترکیبی سخت-انعطاف
- PCBA با مونتاژ قطعات روی بخشهای انعطافپذیر و سخت
- استفاده در موبایل، دوربین، تجهیزات پوشیدنی و هوافضا
5. بردهای ویژه و PCBA صنعتی
- PCB و PCBA طراحی شده برای کاربردهای خاص
- نمونهها: بردهای RF، توان بالا، ضد نویز، با قابلیت تعمیر آسان
نکات مهم در انتخاب PCB و PCBA
- تعداد لایهها و ضخامت برد
- نوع مواد و هادیها
- تکنولوژی مونتاژ (SMT, Through-Hole, Mixed)
- کیفیت لحیمکاری و نصب قطعات
- تست عملکرد و کیفیت نهایی (Functional Test, AOI)
- مقاومت در برابر دما، رطوبت و شرایط محیطی
- قابلیت تولید انبوه و تعمیرات
کاربرد PCB و PCBA در صنایع
- لوازم مصرفی الکترونیکی (موبایل، لپتاپ، تلویزیون)
- خودرو و تجهیزات الکترونیکی خودرو
- تجهیزات پزشکی و ابزار دقیق
- صنایع هوافضا و دفاعی
- اتوماسیون صنعتی و رباتیک
- تجهیزات مخابراتی و شبکه
- منابع تغذیه و مدارهای قدرت
